アモルファスのカットコア

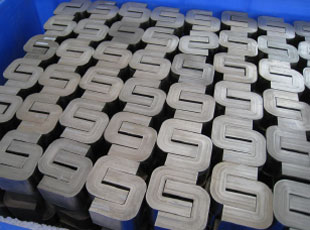

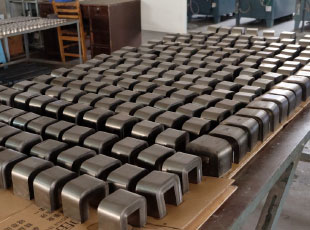

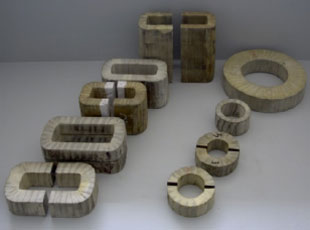

  • アモルファスのカットコア画像1
  • アモルファスのカットコア画像2
  • アモルファスのカットコア画像3
  • アモルファスのカットコア画像4

■標準寸法

鉄基アモルファス材質:日本巻鉄心工業会のCSシリーズ全般。
ナノ結晶材質:日本巻鉄心工業会のCSシリーズの一部。

■特注寸法

お客様の特注規格(材質・寸法・特性など、お客様のご要望に個別対応が可能ですのでご相談ください)

■サイズ表/アモルファス or ナノ結晶材質、標準CSシリーズ

サイズ表/アモルファスorナノ結晶材質、標準CSシリーズ

A=Fe基アモルファス材質
CS=カットコア

用途:
トランス用
リアクトル用
高圧トランス用
高周波リアクトル用
その他

メーカー (型番) 汎用形名 規格
(cxb-axd)

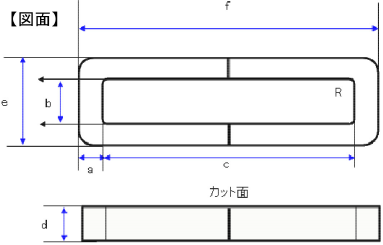

a b c d e f R
巻厚み
(mm)
内幅
(mm)
内長さ
(mm)
コア高
(mm)
外幅
(mm)
外長さ
(mm)
内R
YACS-11331020CS-6.311×33-10×201011332031531.5
YNCS-11331020CS-6.311×33-10×201011332031531.5
YACS-30131120CS-830×13-11×201113302035521.5
YNCS-30131120CS-830×13-11×201113302035521.5
YACS-40131120CS-1040×13-11×201113402035621.5
YNCS-40131120CS-1040×13-11×201113402035621.5
YACS-40131125CS-16A40×13-11×251113402535621.5
YNCS-40131125CS-16A40×13-11×251113402535621.5
YACS-50131125CS-16B50×13-11×251113502535721.5
YNCS-50131125CS-16B50×13-11×251113502535721.5
YACS-50131130CS-2050×13-11×301113503035721.5
YNCS-50131130CS-2050×13-11×301113503035721.5
YACS-56151325CS-2556×15-13×251315562541822
YNCS-56151325CS-2556×15-13×251315562541822
YACS-56151330CS-3256×15-13×301315563041822
YNCS-56151330CS-3256×15-13×301315563041822
YACS-56151335CS-4056×15-13×351315563541822
YACS-70201625CS-5070×20-16×2516207025521022
YNCS-70201625CS-5070×20-16×2516207025521022
YACS-70201630CS-6370×20-16×3016207030521022
YNCS-70201630CS-6370×20-16×3016207030521022
YACS-70201640CS-8070×20-16×4016207040521022
YACS-70201645CS-10070×20-16×4516207045521022
YACS-83251935CS-12583×25-19×3519258335631213
YACS-83251940CS-16083×25-19×4019258340631213
YACS-83251950CS-20083×25-19×5019258350631213
YACS-90251960CS-25090×25-19×6019259060631283
YACS-85352250CS-32085×35-22×5022358550791293
YACS-85352265CS-40085×35-22×6522358565791293
YACS-85402555CS-50085×40-25×5525408555901353
YACS-85402570CS-63085×40-25×7025408570901353
YACS-85402585CS-800A85×40-25×8525408585901353
YACS-95403085CS-800B95×40-30×85304095851001553
YACS-105403385CS-1000105×40-33×853340105851061713

■サイズ表/アモルファス or ナノ結晶材質、既存シリーズ

サイズ表/アモルファスorナノ結晶材質、既存シリーズ

A=Fe基アモルファス材質
CS=カットコア

用途:
トランス用
リアクトル用
高圧トランス用
高周波リアクトル用
その他

メーカー (型番) 規格
(cxb-axd)
a b c d e f コア
重量
m(kg)
巻厚み
(mm)
内幅
(mm)
内長さ
(mm)
コア高
(mm)
外幅
(mm)
外長さ
(mm)
YACS-2610061026.5×10-6.3×106.326.5101039.122.60.04
YACS-2828061528.6×28-6.5×156.528.6281541.6410.08
YACS-3018081530×18-8×15830131546290.09
YACS-4028123040×28-12×301240283064520.40
YACS-4028124040×28-12×401240284064520.54
YACS-4028163040×28-16×301640283072600.59
YACS-4522101045×22-10×101045221065420.11
YACS-5035133050×35-13×301350353076610.53
YNCS-5508070855×8-7×87558869220.05
YACS-6032126060×32-12×601260326084561.02
YNCS-7020162570×20-16×2516702025102520.60
YNCS-7020163070×20-16×3016702030102520.71
YACS-7020163570×20-16×3516702035102520.83
YACS-7025204070×25-20×4020702540110651.32
YACS-7025175070×25.5-17×50177025.55010459.51.34
YNCS-7338173073×38-17×3017733830107720.90
YNCS-7640224576×40-22×4522764045120841.93
YACS-7735202077×35-20×2020773520117750.74
YACS-7735204077×35-20×4020773540117751.48
YACS-7825234078×25-23×4023782540124711.67
YACS-8025234080×25-23×4023802540126711.70
YACS-8040202080×40-20×2020804020120800.78
YACS-8040204080×40-20×4020804040120801.56
YACS-8040255580×40-25×5525804055130902.85
YACS-8222165582×22-16×5516822250114541.33
YACS-8325245083×25-24×5024832550131732.28
YACS-8425196084×25-19×6019842560122632.05
YNCS-8533204085×33-20×4020853340125731.54
YACS-8533222585×33-22×2522853325129771.09
YACS-8540253085×40-25×3025854030135901.60
YACS-8540303085×40-30×30308540301451002.03
YACS-8540305585×40-30×55308540551451003.73
YNCS-8640403586×40-40×35408640351661203.52
YACS-8845263088×45-26×3026884530140971.76
YACS-8845264088×45-26×4026884540140972.35
YNCS-9045507090×45-50×705090457019014510.04
YACS-9421098094×21-9×809942180112391.17
YACS-9840102098×40-10×2010984020118600.39
YACS-100203045100×20-30×45301002045160802.97
YACS-1001002525100×100-25×2525100100251501501.91
YACS-102502525102×50-25×252510250251521001.54
YNCS-102603040102×60-30×403010260401621203.25
YNCS-104603040104×60-30×403010460401641203.28
YACS-105404025105×40-40×254010540251851202.75
YACS-1102025142110×20-25×1422511020142160707.80
YACS-113453240113×45-32×403211345401771093.47
YACS-113454040113×45-40×404011345401931254.65
YACS-113454080113×45-40×804011345801931259.30
YNCS-113504540113×50-45×404511350402031405.56
YNCS-118181630118×18-16×30161181830150500.98
YACS-130504050130×50-40×504013050502101306.35
YACS-130505050130×50-50×505013050502301508.54
YACS-1326040142132×60-40×142401326014221214018.86
YACS-140705045140×70-50×455014070452401708.51
YACS-160505060160×50-50×6050160506026015011.35
YACS-160555030160×55-50×305016055302601555.77
YACS-160607080160×60-70×8070160608030020024.61
YNCS-160642635160×64-26×352616064352121163.07
YNCS-200802020200×80-20×202020080202401201.56
YACS-2025040142202×50-40×142402025014228213023.02
YNCS-246732755246×73-27.5×5527.514673553011286.90
YNCS-2801122755280×112.5-27.5×5527.5280112.5553351688.26

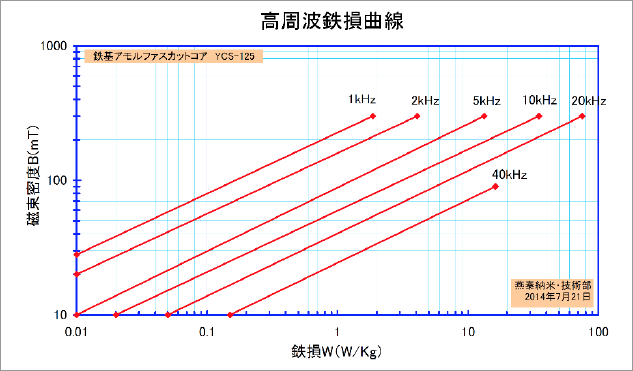

■鉄基アモルファス材質のカットコアの特性例

周波数特性 (鉄損)
型番:YCS-125 (標準カットコアCS-125と同等)
規格:83×25-19×35
材質:鉄基アモルファス合金

高周波鉄損曲線

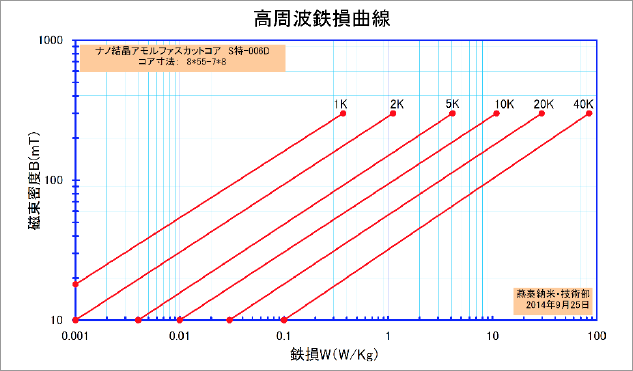

■ナノ結晶アモルファス材質のカットコアの特性例

周波数特性 (鉄損)
型番:S特-006D (お客様特注品)
規格:55×8-7×8
材質:ナノ結晶アモルファス合金 (中国製107B)

高周波鉄損曲線

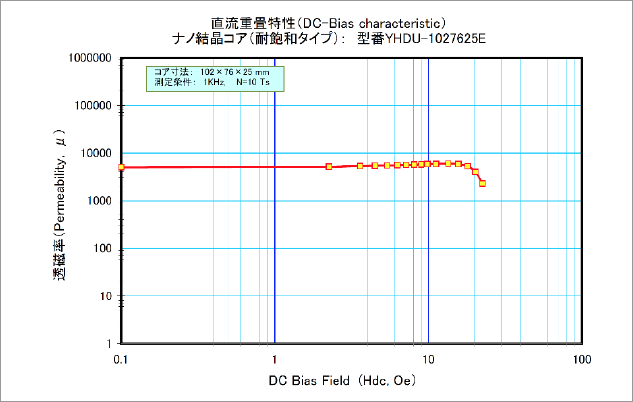

■ナノ結晶コア YHDU-Eシリーズ(大電流耐飽和タイプ)

直流重畳特性
型番:YHDU-1027625E
規格:102×76×25
材質:ナノ結晶アモルファス合金 (中国製耐飽和用)

直流重畳特性 (DC-Bias characteristic) ナノ結晶コア (耐飽和タイプ): 型番YHDU-1027625E

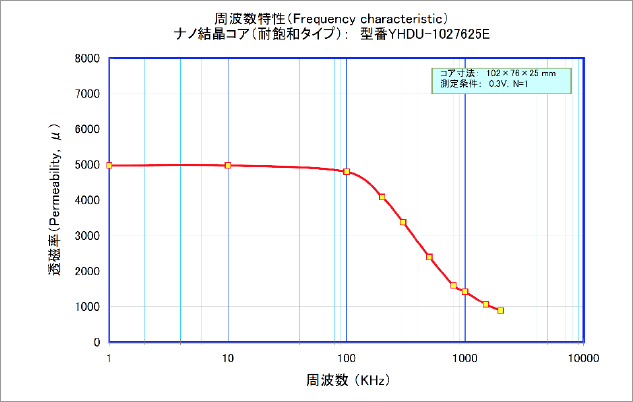

周波数特性
型番:YHDU-1027625E
規格:102×76×25
材質:ナノ結晶アモルファス合金 (中国製耐飽和用)

周波数特性 (Frequency characteristic) ナノ結晶コア (耐飽和タイプ): 型番YHDU-1027625E
